自去年华为及三星发布折叠手机以来，折叠屏手机市场持续紧俏。虽然备受市场看好，但折叠屏盖板材质选择等问题仍需解决。折叠屏的盖板材质需要同时满足柔韧性、透光率且还要有很强的表面防划伤性能。

之前，为了实现反复折叠，手机厂商选择了PI（聚酰亚胺）材料作为手机盖板，不过PI本身是淡黄色的，作为屏幕盖板来说不够完美，为此，全球供应商开发无色透明、性质稳定的CPI来满足折叠屏的需求，三星Galaxy Fold和华为Mate X就是采用CPI材料作为盖板材质。

基于聚酰亚胺未来的巨大市场，KOLON、SKI和三星等公司近几年更是不断进行专利布局。

亮点：本发明涉及一种高耐热性聚酰亚胺酸溶液和具有改善热尺寸稳定性的聚酰亚胺膜，采用了引入了1-10mol%的含羧酸官能团的二胺化合物可以包括选自1,3-二氨基苯甲酸（DABA），3,5-二氨基邻苯二甲酸（DAPA），和4,4-二氨基联苯-3,3-四羧酸（DATA）。使得聚酰亚胺主链通过酰胺键交联（-CO-NH-），提升热稳定性。

性能：

1. 在50至500℃的温度下具有5 ppm/℃或更低的热膨胀系数（CTE），并且CTE增加指数为10或更低；

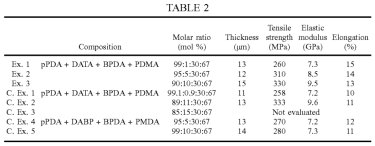

2. 聚酰亚胺膜的抗张强度为250至350 MPa，弹性模量为7.0至10.0 GPa，伸长率为13至15％。

聚酰亚胺树脂由于其芳香环密度高而为褐色或黄色，因此在可见光范围内的透射率低。它呈现淡黄色，这降低了光透射率并增加了双折射，使得难以将其用于光学构件。

另外，当改善其光学性能时，可能导致比传统的黄色聚酰亚胺膜更低的Tg，从而使其难以在需要300℃以上的高温的领域中使用。

本专利的工作：包含第一种聚合（二酐和二胺聚合），第二种聚合物（二胺和芳香族二羰基化合物的聚合）之后共聚。二胺包括9,9-双（4-氨基苯基）芴（FDA）和9,9-双（4-氨基-3-氟苯基）芴（F-FDA）中至少一种的3~50 mol%。

性能：

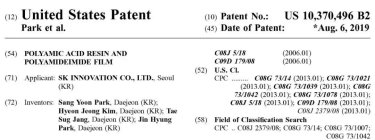

聚酰亚胺作为防护玻璃的替代物备受关注，本发明的实施方式旨在提供一种聚酰胺酸树脂，该聚酰胺酸树脂能够在可见光总波长区域和短波长区域中皆实现高透光率，并且具有低黄度指数，同时实现固有的优异的机械性能，以及聚酰胺酰亚胺薄膜，具有特定组分的组合聚酰胺酰亚胺树脂，能够实现高模量。

亮点：在聚合物链中引入2.50-7.00mol%的芳族二酸二氯化物形成酰胺结构，并且可以改善机械性能，在不影响光学性能的前提下提高模量。

性能：

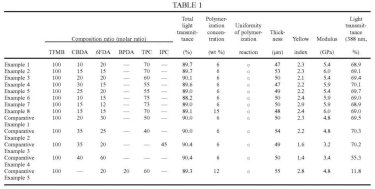

1. 厚度：45至55μm，宽：10mm，长：50mm的试样在拉伸速率25mm/min下测得模量为5.0GPa；

2. 聚酰胺酰亚胺膜的总透光率为88％以上，黄指数3.0以下；

3. 聚酰胺酰亚胺膜在388nm下测得的透光率为60％以上。

优点：50μm厚度：拉伸模量5.5 GPa，黄指数≤5。

研究成果发表在国际学术期刊高分子学报（2020，Published Online），第一作者和通讯作者分别是四川大学的L.B. Luo和X.Y. Liu。

*来源：高分子科学前沿

关键词：薄膜展、PI膜展、光学膜展
